图标：

倾斜度公差是指距离为公差值且与基准元素成一给定角度的两平行平面之间的区域变动量。

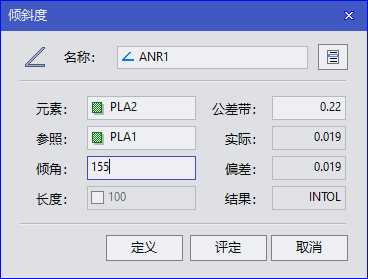

图6-9

点击工具倾斜度

 将弹出倾斜度窗口，如图6-9所示：本节就倾斜度窗口的部分内容做介绍。关于窗口的其它部分请参看2.4.2构造工具区的内容。

■元素输入框：用来输入被评定的元素。

■参照元素输入框：用来输入作为基准的元素。

■长度输入框：用来确定被评定元素的大小或长度。当选中输入框中的方框时用户可编辑，当未选中时长度为系统指定的长度。

■角度输入框：用来输入被评定的元素相对于基准的理论角度。

■公差输入栏：用来输入被评定元素的公差范围。
