图标：

选择三点偏移坐标系工具

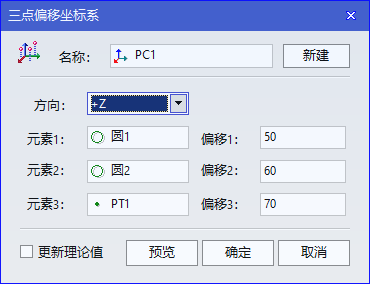

 时，将弹出相应的窗口，如图5-8所示：

图5-8

■坐标系名称输入栏：该输入栏用来输入要创建坐标系的名称或是被移动的坐标系的名称（坐标系名称=前缀+阿拉伯数字，关于修改名称前缀请参看系统工具菜单部分的设置菜单的有关内容），在默认情况下是当前坐标系名称。当新建按钮没有按下时，该输入框表示被移动坐标系，也表示移动后坐标系，即移动前后的坐标系是同名的。在新建按钮按下是该输入栏将由系统自动生成新的坐标系名称（按数字从小到大的顺序生成）。

■轴向下拉选择框：点击下拉选择框中的向下箭头，选择所要控制的轴向，如X轴、Y轴或Z轴。一般选择的轴向不能与将要建立的轴向方向偏差太大。

■偏移参数输入区：该区输入栏中最左端输入栏可以输入元素，随后右侧输入栏输入数值，如图5-8所示。在元素输入栏中输入测量元素，在其相邻右方输入栏中输入元素到相应控制轴的坐标来控制坐标轴的方向。

■更新理论值：在坐标系的创建过程中，每个创建窗

口都有一个更新理论值复选框，如上图所示。当勾选此选项时，原来坐标系中的理论值都会更新至新建的坐标系中。也就是说，在同一图形窗口中，理论值的位置发生了变化，但在原坐标系和新建坐标系中元素的理论值的数值一样。

■功能按钮

▶新建：点击该按钮，并且处于按下状态时，系统将自动在坐标系名称输入框中输入新的坐标系名称。带红色星号的名称表示新建坐标系，如

表示新坐标系，

表示已存在坐标系。

▶预览：点击该按钮可以在视图区观察将要建成的坐标系的方向和坐标原点是否正确，点击此按钮后，将要建成的坐标系会在视图区中闪烁几下。

▶确定：点击该按钮将生成坐标系并关闭窗口，在自学习打开的情况下，生成如下的DMIS程序：

D(PC5)=BUILD/OFFSET3P,ZDIR,FA(圆1),50,FA(圆2),60,FA(PT1),70

▶取消：点击该按钮将在不生成坐标系的情况下关闭窗口。
