图标：

拟合功能是通过给定的元素的数据生成新元素。点击工具拟合

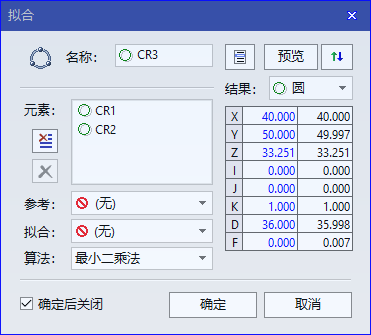

将弹出拟合窗口，如图4-6所示：本节就部分窗口内容做介绍，关于窗口的其它部分请参看构造窗口的相关内容。

图4-6

■拟合元素缓存区：该区用来显示由哪些元素进行拟合。通过在元素数据库中的拖放操作可以向该区中添加元素。

■参考：对于拟合结果为二维元素的操作，可以拖入元素或选择基准面来确定二维元素的矢量方向。

■拟合：在此下拉框选择需要构造的新元素，根据拟合的结果不同，可以使用测量点或者特征点进行拟合计算，如：

▶拟合圆柱功能使用两个圆的实测点拟合，如图4-7：

图4-7

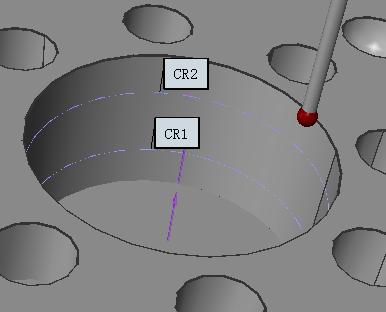

☆在圆的不同位置的横截面上分别测两个圆，为圆1、圆2，如下图4-8：

图4-8

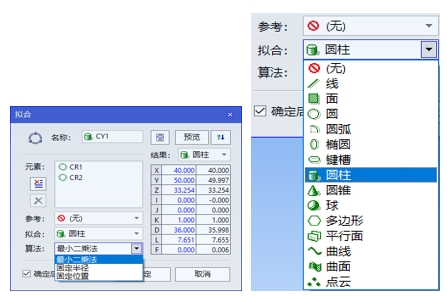

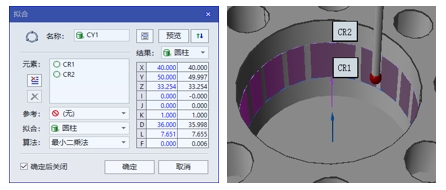

☆打开拟合对话框，将圆1、圆2实测值拖入元素编辑框里面；在“拟合”下拉框选择要拟合的元素“圆柱”，图4-9：

图4-9

☆点击“确定”，拟合圆柱生成，如下图4-10：

图4-10

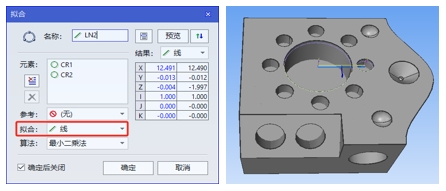

☆若需要拟合为直线，则是以两个圆的圆心拟合而成，如图4-11：

图4-11

■算法：支持算法设置。

■缓存区操作按钮

▶删除：用来删除缓存区的当前选择的元素。

▶清除：用来删除缓存区的所有元素。

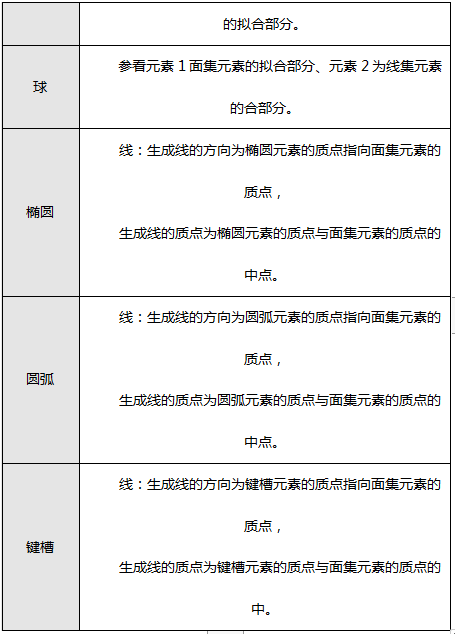

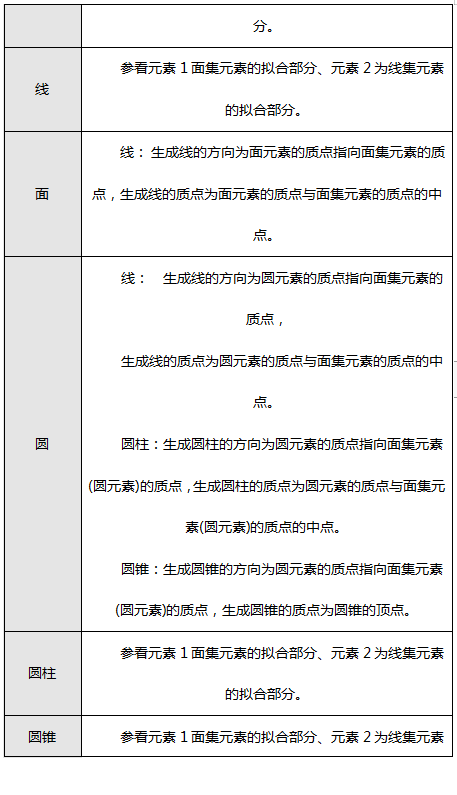

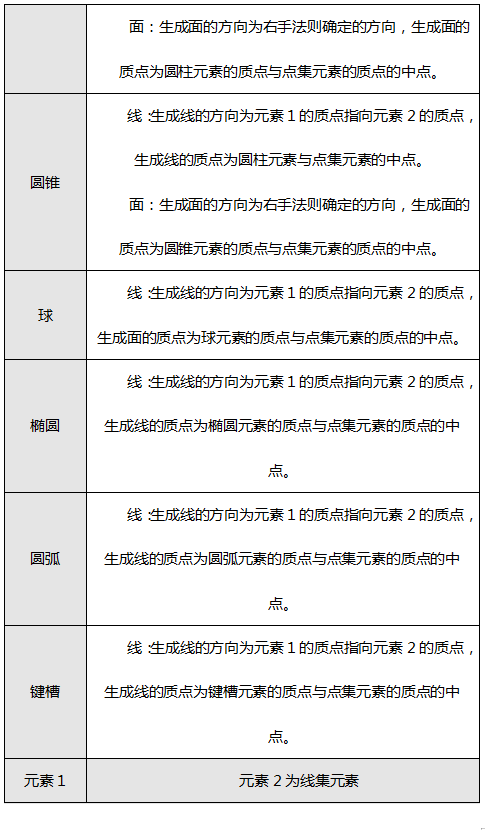

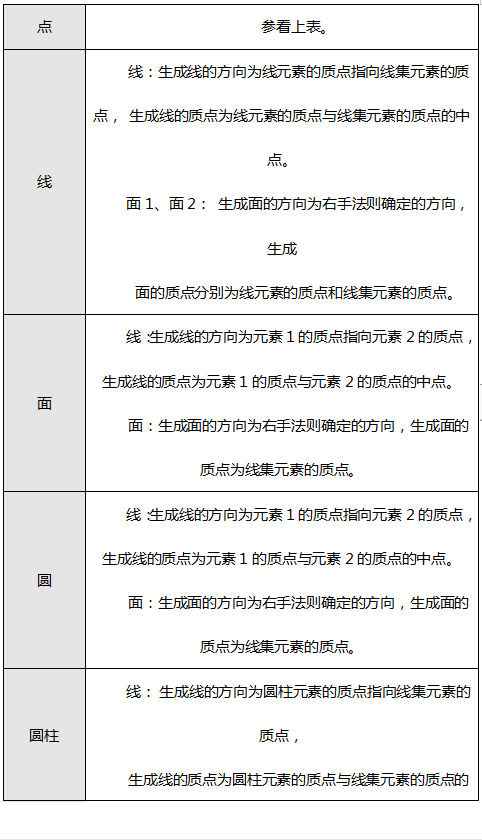

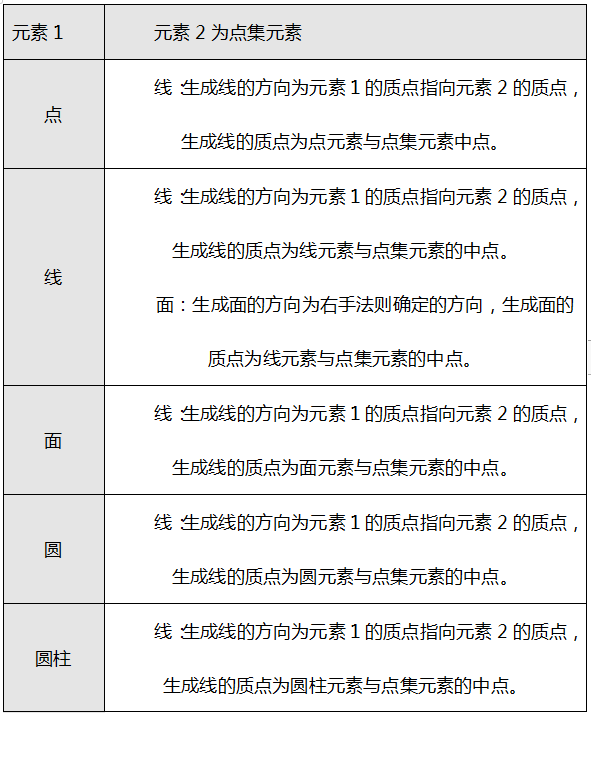

■拟合功能是利用缓存区中的元素的信息构造新的元素，并且与元素的生成算法有关，例如：椭圆的生成可能需要六个以上的点信息那么就需要六个以上的元素的质点信息才可能构造出椭圆。在本节当中主要介绍两个元素的拟合，关于各元素拟合构造生成的元素如下表描述：
