图标：

■曲面元素定义：在曲面根节点上右击，选择菜单项“定义理论元素”，弹出如图3-55的曲面定义对话框，其中：

▶*X*Y*Z：表示曲面的数据列表；

▶IJK：曲面上每个点的矢量方向；

▶

：从元素或文件导入理论点；

▶

：反转所有理论点矢量方向；

▶

 ：删除选中的理论点；

▶

：清除所有理论点。

图3-55

▶生成DMIS，根据定义窗口参数生成语句如下：

F(SR1)=FEAT/GSURF

■在进行曲面测量时首先通过曲面测量工具

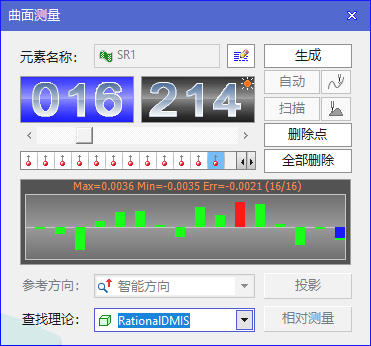

 弹出曲面测量窗口。如图3-56所示：接下来通过获得的测量点来生成曲面元素。

图3-56

▶测头补偿：曲面靠一堆点是无法准确描边的，大部分情况下，需要借助数字模型进行测量，手动测量情况下将数模拖入查找理论输入栏中，如

，直接与数模比对生成每个测量点误差；如果没有数字模型参与测量，大部分情况下需要关闭测头补偿。

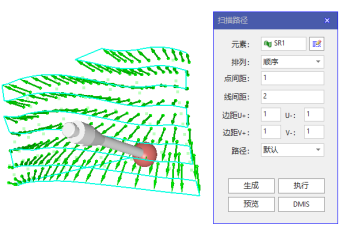

▶测量点的获取：手动测量时通过操作人员手动移动机器来获得测量数据，获得的测量数据信息将显示在测量窗口中。 需要注意的是生成曲面最少需要八个测量点；也可以使用右键菜单中“产生测量路径”，如图3-57，或“产生扫描路径”，如图3-58;

图3-57

图3-58

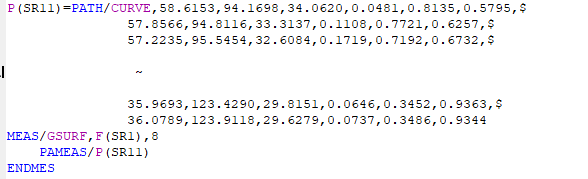

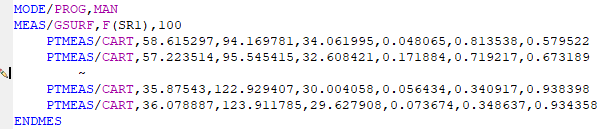

▶生成DMIS语句：按照理论曲面生成的DMIS测量语句和扫描语句如图3-59:

图3-59

■曲面元素的图形表示

生成的曲面元素将以下图所示显示在图形操作区。通过元素数据库右键菜单的图形显示选项来显示，或者直接拖动元素数据库的元素到图形操作区来显示元素。关于元素的显示的更多信息请参看第二章图形区内容。
