2.9.批量定义测头

批量定义测头窗口是用来一次定义多个测头角度,点击“测头工具区”的“批量”定义测头工具

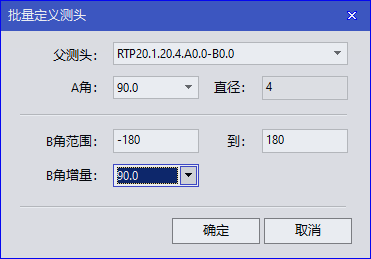

,或在测头数据库区点击右键弹出快捷菜单选择“批量定义测头”选项时,会在系统界面中弹出批量定义测头窗口,如图2-33所示。

图2-33

下面介绍一下窗口的各组成部分。关于工具请参看2.3主工具条的有关内容。关于右键快捷菜单请参看2.7测头数据库的有关内容。

■A角下拉框:用来选择测头的A角,下拉框如下图所示:选项之间的角度相差7.5的整数倍,可以根据需要选择所需的A角角度。

■父测头下拉框:用来选择以哪个测头为基准进行定义子测头。该下拉框的选项为测头数据库中存在的根测头。

■测球直径显示栏:用来显示已定义测头的测球理论直径。

■B角范围输入栏:用来确定被定义测头的B角范围。在范围内将以角度增量输入框的数值为基准生成多个测头。例如,B角的范围从0度到90度,增量为30,那么生成的测头B角分别为0、30、60、90。

■B角增量输入栏:用来输入生成子测头之间B角的关系。

测头的组装与校验是测量机使用时必须做的基本工作,在本章中还说明了一些特殊测头的特殊用法及批量定义测头的用法。对部分客户来说,这一章的内容用的不是很频繁,但也应该熟练掌握。
