测头安装校验主要目的是为了保证校验理论定义的测头在自动校验时能够准确地找到校验规标准球，并完成测头校验。但还是建议在安装测头座时，尽量保证测头座B轴方向与机器Z轴方向平行，测头角度A90B0时，测针方向与Y轴保持一致，这样在进行测量时可以减少红宝石球接触外的其它接触，保证测量数据的有效性。测头安装校验时，先使用最长的测头组装，定义A0B0和A90B0两个测头角度，然后点击测头安装校验图标

，弹出如图2-12的校验界面，分别使用测头角度A0B0、A90B0两个角度测量校验规标准球，测量结束后，校验界面相应角度的对应输入栏中出现对应测量的球元素，“确定”按钮变亮，按下后完成测头座校验。后续自动校验测针时，不会产生较大的位置误差，出现碰撞或找不到触测对象的现象。如果测头座安装的很规范，不需要进行测头座安装校验，可以点击“还原”按钮，完成数据重置。

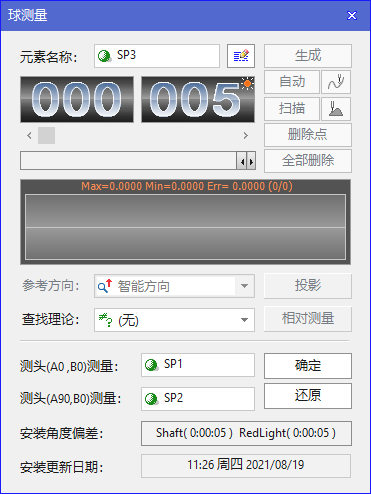

图2-12
