第一章 测量界面说明

本章将介绍系统测量界面，包括工具条、菜单、系统状态、DMIS程序、数据库等功能。

测量界面概述

VISUAL DMIS^®系统是可以在Windows视窗操作系统中运行的应用程序，系统的界面是一个具有Windows风格的单文档用户界面。VISUAL DMIS^®系统界面分为7个区域，如图1-1所示。

综合显示窗口

系统主菜单

系统状态1区

主工具条

DMIS程序区

系统状态2区

数据库区

图1-1

• 系统主菜单
• 主工具条：包括测量工具条、构造工具条、公差工具条、测头工具条、坐标系工具条
• 综合显示窗口
• 数据库区
• 系统状态1区
• 系统状态2区
• DMIS程序区

系统主菜单

系统工具菜单有5个菜单项，即“文件（F）、设置（S）、显示（V）、工具（T）”和“帮助（H）”菜单项。每个菜单项都是一个下拉式菜单。如图所示： 。要激活某个下拉式菜单，可以用鼠标左键或ALT键和下拉菜单名称后面的字母。例如，用ALT+F可打开文件下拉式菜单，选择下拉菜单中的选项时，用户可以用几种方法来完成。

• 单击鼠标左键。
• 使用箭头方向键，移动至加亮的菜单项，用ENTER键运行菜单命令。
• 采用快捷键。一旦某个菜单被激活后，就可以使用其下级菜单对应的快捷键。例如，在文件菜单下，可以用字母键N来新建一个工程。
  • 1. 文件 (F)

本小节主要介绍文件下拉菜单的内容，文件下拉菜单的热键为ALT+F。文件下拉菜单控制着组成检测工作环境所需的文件，这些文件包括：

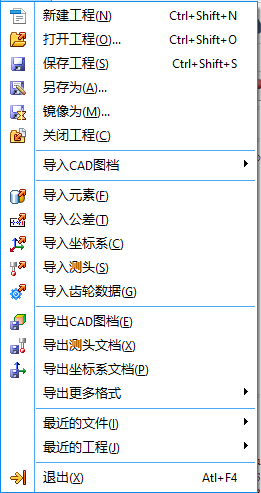

工程文件，一个工程是由CMM设备、工件和其他所有信息组成的一个工作文件夹。当备份工程文件时，每个备份工程都有一个完整的目录结构。将工程使用的所有文件夹进行备份。CAD文件，该文件为图形文件格式，包含了某个工件的信息，以便于测量使用。子菜单名称括号中的字母表示相应的快捷键。文件菜单在系统中的显示如图1-2所示：

图1-2

• • • 1. 新建工程（N）

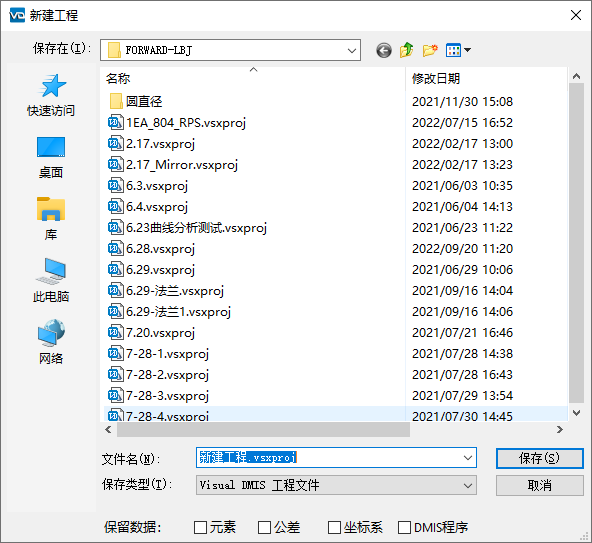

该选项的快捷键为N。当选择新建工程选项后，将弹出一个窗口，要求用户设置新工程的状态参数。窗口如图1-3所示：

图1-3

• 文件名输入框的输入方式：
• 通过键盘进行文件名的输入（该文件名为用户自己保存工程所起的名字）；
• 通过点击下拉箭头选择弹出的选项。弹出的选项为已存在的工程名。
• 保存路径输入框用来确定工程保存的位置，输入的方式：
• 通过键盘输入路径名；
• 通过路径选择按钮来选择路径。点击路径选择按钮将弹出浏览窗口用来确定新建工程的路径，如图1-3所示。在默认情况下新建窗口的底部“当前数据库”区只保留测头信息，如果需要保留其它数据信息，勾选该选项，否则新建工程将清除未勾选的数据项信息。
  • • 1. 打开工程（O）

该选项的快捷键为O。选择打开选项时，系统弹出文件打开窗口，如图1-4所示。初始状态下文件类型下拉框的默认选项为工程文件（*.vsproj），即只有扩展名为vsproj 的文件可见。点击窗口中的打开按纽后，系统将载入指定工程的数据，并显示在数据库区，内容包括：测头数据、元素数据、坐标系、公差和DMIS数据。

图1-4

• • • 1. 保存工程（S）

该选项的快捷键为S。选择保存选项时，如果系统是第一次运行，将弹出另存为窗口；否则将保存正在运行的工程。

• • • 1. 另存为（A）

该选项的快捷键为A。选择保存选项时，将弹出另存为窗口。如图1-5所示。在系统第一次运行的情况下，选择文件下拉菜单的保存选项也将弹出“另存为”窗口。

图1-5

• • • 1. 镜像为（M）

该选项的快捷键为M。选择该选项时，将弹出如图1-6的镜像操作窗口，客户根据测量要求，选择相应的选项，将需要的工程文件转换为镜像工程文件，其中的“报告镜像”选项指的是图形报告的显示。
